地鐵、高鐵等軌道列車的動力來源是什么?

先按地鐵列車原理來回答，因?yàn)楦哞F、地鐵、普快火車基本原理差不多，只是有些地方不一樣。

地鐵列車一共有6節，其中有動車，拖車。動車是中間四節，拖車是頭尾兩節，其中有兩節車是帶有受電弓的，如下圖

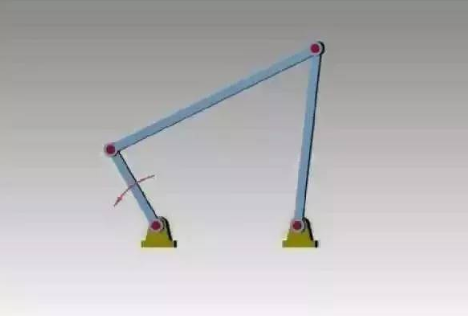

當列車運行時，它就會在氣壓的作用下升起來從接觸網獲得直流1500伏電壓，其工作原理很簡單:從空壓機獲得氣體推動氣囊拉起下臂桿，其實就是四連桿機構。

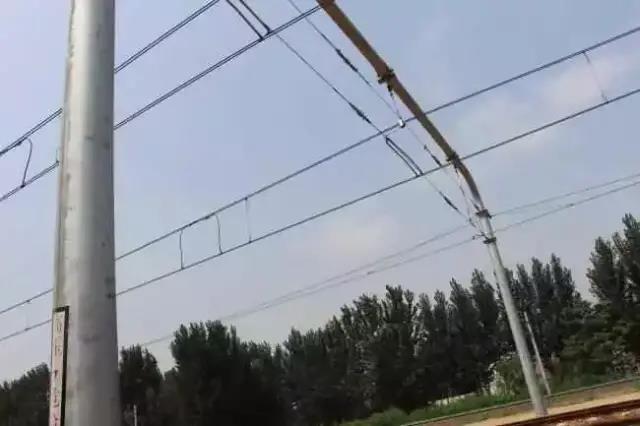

升起來之后接觸到高壓接觸網，如下圖

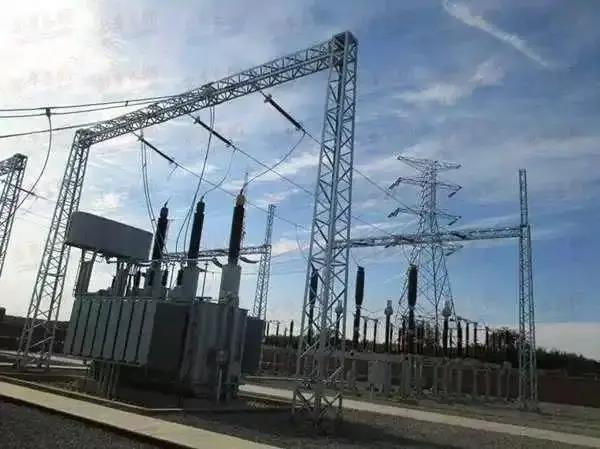

那接觸網的電是哪里來的呢?答案是牽引變電所，如圖

電力牽引的專用變電所。牽引變電所把區域電力系統送來的電能，根據電力牽引對電流和電壓的不同要求，轉變?yōu)檫m用于電力牽引的電能，然后分別送到沿鐵路線上空架設的接觸網，為電力機車供電，或者送到地下鐵道等城市交通所需的供電系統，為地鐵電動車輛或電車供電。一條電氣化鐵路沿線設有多個牽引變電所，相鄰變電所間的距離約為40~50公里。在長的電氣化鐵路中，為了把高壓輸電線分段以縮小故障范圍,一般每隔200~250公里還設有支柱牽引變電所,它除了完成一般變電所的功能外，還把高壓電網送來的電能，通過它的母線和輸電線分配給其他中間變電所。〈本段文字來自百度〉

受電弓得到直流1500伏的高電壓后，怎么用呢，不是所有的電器都用這么高的電壓啊 ，而且有的用的是交流電壓，這時候就要用到牽引逆變器(VVVF)和輔助電源系統(SIV)

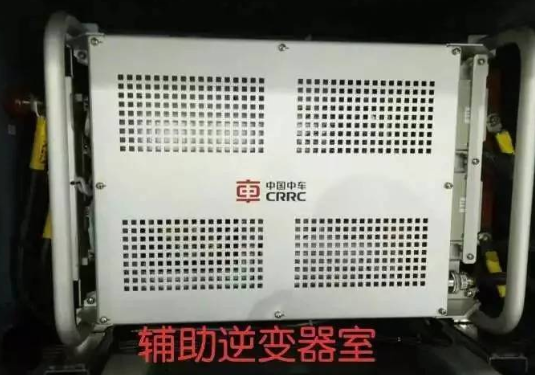

輔助逆變器的也是一部分，大部分都是中車產的〈支持國產 〉，當然常牽龐巴迪也產這個。逆變器出來一部分給電機了，另外一部分在制動的時候被消耗了〈電阻制動〉。輔助電源系統就是把直流1500伏變?yōu)榱熊嚦Ｓ秒妷?10伏，因?yàn)檐嚿洗蟛糠挚刂破?，繼電器都用直流110伏。

那么列車在沒有高壓的時候，怎么去控制它呢?

在列車沒有獲得高壓之前全靠蓄電池來提供電源直流110，在地鐵列車兩頭的拖車底下，它的功能很重要，包括列車一開始的準備，鑰匙激活，升弓，都靠它，它的電就是通過輔助電源系統(SIV)充進去的，沒有高壓的時候就靠他來維持。假如沒有高壓咋辦呢，靠電池可以動車嗎，答案是當然不能了。這里說下為什么不能動車，因?yàn)闋恳姍C(jī)額定電壓大約1000多伏，每列動車有兩個牽引電機，四節動車就有8個電機，目前還沒有這么強勁的電池給它長時間供電，但是可以提供大約45分鐘的緊急通風，和其他110的電器供電，因?yàn)榈罔F列車發車前都要經過嚴格的調試，檢查，而且還有先進得ATC(列車信號監控系統)，監控著列車的各個系統，同時還有列車調度人員在大屏幕上時刻注意著列車動態，假如列車沒有可高壓不能動車，就需要救援了，拖回去。

關于受電弓的問題，這里也來解釋下:受電弓是列車重要的裝置。

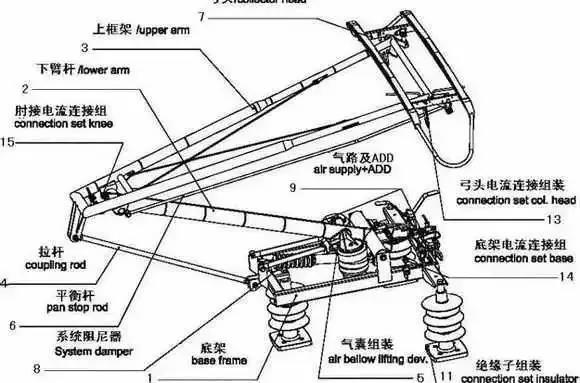

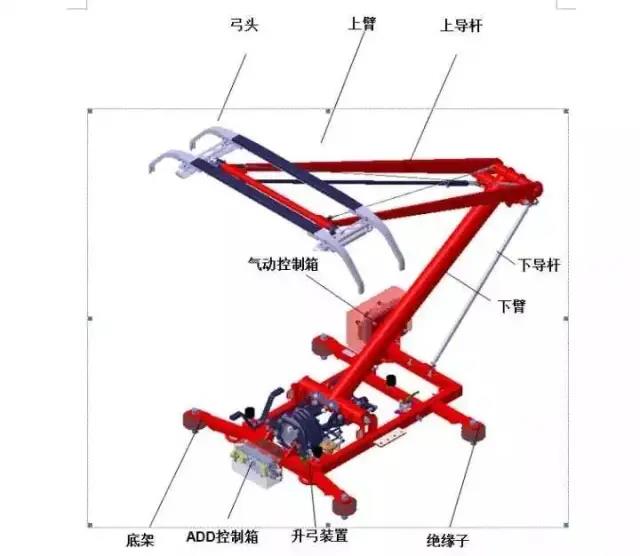

受電弓安裝在動車車頂，車頂上鋪有絕緣層，所以不會導致車體受到高壓，它從接觸網受到高壓后整個都是帶電的，所以需要導流線來導流引入高壓箱，再經過熔斷器，再到牽引逆變器箱，還到輔助電源系統(SIV)。以下回答幾個問題:1.如何在高速情況下與接觸網保持接觸且保證不會磨耗?受電弓是由氣壓來升弓，氣體從車體上來之后首先到達氣動控制箱在到達氣馕(圖中黑色的一坨)拉動鋼絲繩帶動下臂，原理就是前面說到的四連桿機構，弓頭升起來之后那我如何去保持呢，那就要靠控制箱里面的閥(這種閥俗稱壓力閥，就是氣壓達到一定值就可以動作)了，在車底也有一個繼電器控制箱他控制著氣路的導通。弓起來之后接觸到電網給予電網一定的壓力，保證可靠性接觸，叫靜態接觸壓力(有一定范圍)，這個壓力是可調的(通過控制箱里面的閥)，高速情況下只要接觸網平滑、保持剛性接觸就可以保證受流;2.再說說碳滑條(圖中兩塊黑色的長方形)，這個東西相當重要，設計這個人的很聰明哦，碳條這種東西容易導電而且易磨耗，比如我們削鉛筆的時候。但是加入一些耐磨材料的話就很厲害了，碳滑條是有一定的厚度的，在運行過程中不斷磨耗，假如被磨光了(不過也一般不可能，因?yàn)檫@個平時都要檢查的)，磨光了之后呢，這個弓頭就要漏氣了，弓頭里面有氣壓，漏氣了之后就會自動快速降弓，假如接觸網不平滑就會導致碳滑條磨耗增大，或者有比較大的節點就會導致折斷弓頭。

至于第三軌，就是車底有個受流器而已，車上的變電原理基本沒啥區別，還有變電所供電電壓這塊，地鐵、鐵路、高鐵都不一樣。
