地鐵信號系統是干嘛的？(連續式ATP)

    上上次從一位普通乘客的角度講了下信號系統的雛形，應大家提議，需要再局部展開下，上次我粗略介紹了下一種典型的非連續式ATP工作原理雛形。另外，這一系列文章旨在描述地鐵信號系統的核心子系統ATP，并未覆蓋信號系統的所有子系統，尤其是車載和ATS子系統。因為作為信號系統的安全核心部件，ATP應首先被介紹，當然如介紹過程中不得不涉及其他子系統時我會逐步說明。如需要以后可另開辟文章專題介紹ATS和車載子系統。(注：不是所有信號系統都是完全符合我下述功能實現的，這里只介紹一般典型的或常見的一類設備，請勿對號入座。）

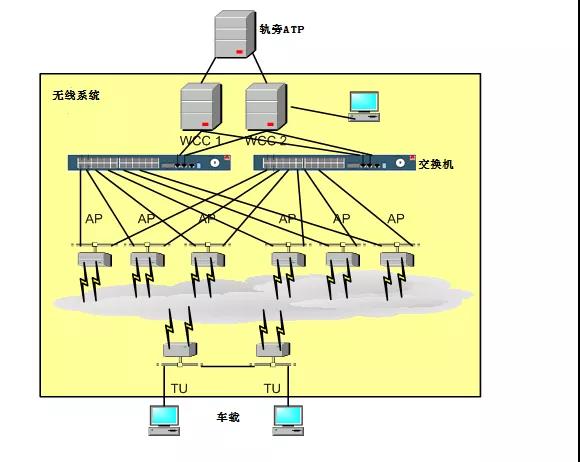

提到無線系統，我粗略介紹下，對通訊行業熟悉的人可跳過本段。列車車頭的控制柜里有個無線車載單元，它連接于列車車頭上的天線，在軌道附近的隧道頂上每隔幾百米會有和車載類似的可收發無線信號的天線，天線通過饋線連接于一個控制柜，叫AP（access point），AP通過光纖連接于車站信號設備室的交換機上，然后這些交換機再統一連接于整條線路只會有一套的無線總交換機和服務器，考慮到漫游和可用性，采用環形網絡較為普遍。無線服務器通過數據總線負責為軌旁ATP和車載ATP提供實時雙向的數據交換。

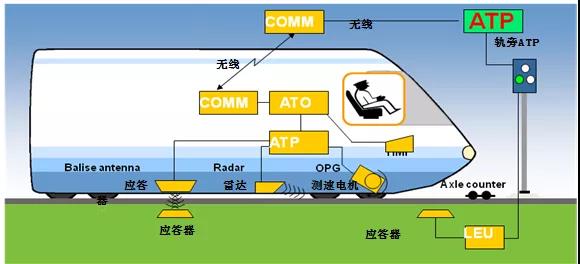

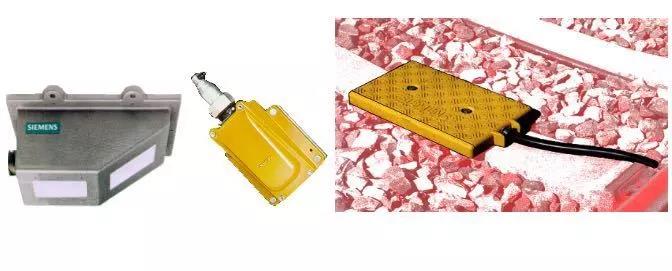

其次是列車的測速系統，既然是連續式實時控制，那列車是不是得報告它每時每刻的位置？對，測速系統滿足這個要求。我們上節在介紹非連續式ATP時已經介紹過了，測速系統有雷達、測速電機和應答器聯合實現。假定應答器被按厘米級精確安裝在軌道上，兩個應答器之間利用雷達測速和測速電機測距來聯合提供實時位置，隨著雷達和測速電機測量誤差的增大，這樣列車的位置就需要考慮這個誤差，列車實際長度加上這個誤差才是ATP認為的基礎列車位置，還得考慮過其他不確定性，這些所有位置不確定性綜合起來會得出一個綜合列車位置，作為ATP計算安全的依據。列車繼續前行直到下個應答器又把測速誤差修正為零，依次周而復始。我不重復介紹了，大家可溫習下上節。對于每列車的初始狀態，列車需要定位，即經過第一個應答器，可獲得位置信息，經過第二個應答器，可獲得方向信息?？傊?，通過這套測速系統列車可這樣把自己定位的實時精確位置提供給軌旁ATP。

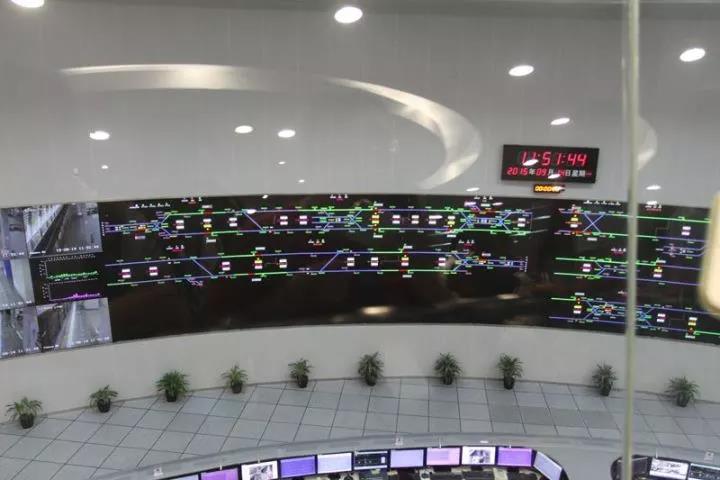

然后想說下軌道數據庫（TDB），上節非連續式ATP里也介紹過了。軌道數據庫包含線路所有元素的位置信息，包括應答器、信號機、道岔、物理區段、站臺信息、坡度、彎度等信息。它位于每列車上，供車載ATP需要時調用參考。連續式ATP下，軌旁ATP里也必須有軌道數據庫，它被封裝在軌旁ATP軟件里，作為軌旁ATP運籌帷幄的基本依據。另外，它也存在于另一套為ATS系統服務的TTS系統和車載ATO里，其實我不想說這么多，算了提下也無妨。前面我們介紹的車地之間的核心通訊數據為，車到地的位置報告和地到車的移動授權，這兩個數據為安全數據，是軌旁ATP的安全核心，至關重要，關乎著一切的安全前提。但我們知道在ATS系統上，如車站顯示系統和中央控制中心OCC，有很多可提高效率的列車調整ATR和基礎顯示功能及與列車互動功能的應用，需要車載和ATS交換大量數據，這些都是錦上添花的功能，雖不會像位置報告和移動授權那樣動不動就關系到車毀人亡的生死攸關級別，但也很必要，如時刻表自動調整下放到車、車次號調整、跳站功能以及全線所有列車及線路狀態顯示?；谶@些非安全的需求，在軌旁專門設置了一個控制單元叫TTS（Train and Track data base Server），它專門配合ATS負責上述非安全需求。TTS里也有TDB。不多說了。

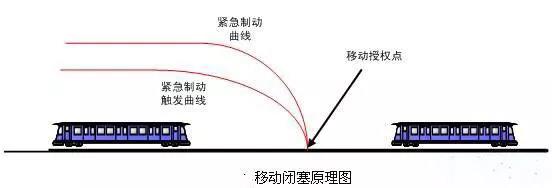

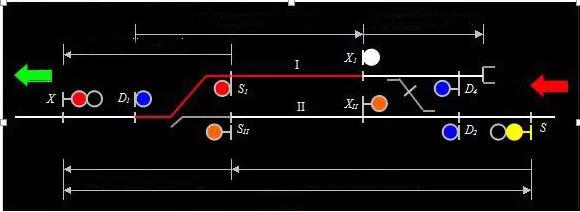

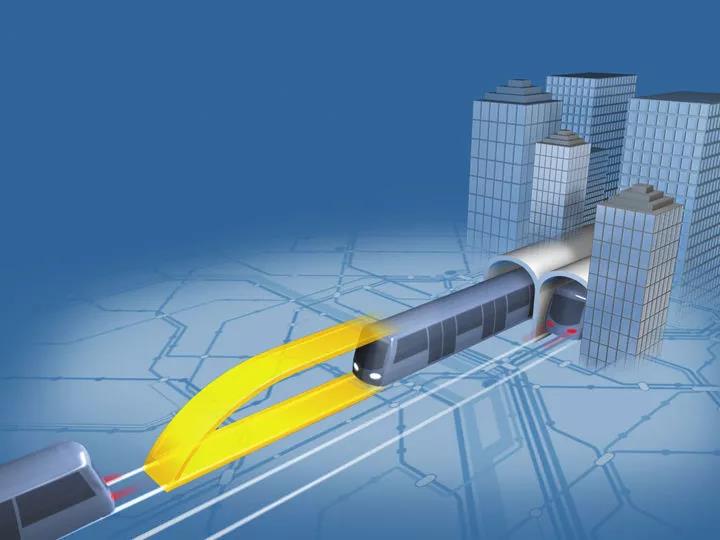

連續式ATP控制下，列車在線路的運行也是基于類似聯鎖的進路概念進行路徑設置和管理的。如果連續ATP下也按這個物理區段組成的進路來調度列車那就太大材小用了，因為軌旁ATP能拿到所有列車在物理區段內的精確位置，有些一條數百米的物理區段我們需要高效的調度數列車進去，不像聯鎖級一條進路只能為一列車所獨占，連續式ATP下軌旁ATP基于車地雙向通訊可以精確獲得每列車的精確位置，這樣我們就需要再把物理區段細分成很多段，我們稱邏輯區段。CTC下進路被精細到很多邏輯區段，一條進路可調度進多列車，ATP實時計算每列車的速度曲線來保障列車互相間的安全距離，更高效的調度更多車。這樣，每列車的閉塞是隨著列車移動而動態變化的，這種閉塞形式不受進路限制，也不固定，而是移動的，這種閉塞形式業內稱作"移動閉塞"。

這種連續ATP控制下的與聯鎖級別下同樣安全，但要高效很多。以進路和邏輯區段為基礎，再配合ATS的多種智能高效的進路排列策略，需要贊一個。

好，總結下了。連續式ATP控制就是通過無線系統來承載車載ATP和軌旁ATP之間的位置報告和移動授權的連續通訊來實現對于多列車的安全高效的"移動閉塞"式控制。即在軌旁ATP蟻后的控制下的轄區內多個車載ATP工蟻之間安全高效協作，轄區可以與聯鎖區對等，一條線路大概2-3個轄區，有些長線路4-5個轄區。所有進入轄區的工蟻都歸該轄區蟻后管理，每個工蟻也必須通過位置報告匯報給蟻后它的實時位置和狀態，具體如何進行下一步完全依據蟻后發給它的令牌，即移動授權。這樣，在蟻后領導下的工蟻們就可有條不紊的緊張忙碌的為四個現代化努力奮斗！
